Назначение, применение
Оконцевание кабелей напряжением до 35 кВ и сечением от 300 мм2 до 400 мм2
Описание

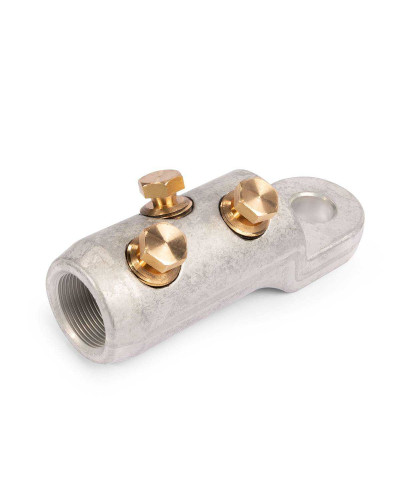

Предназначены для оконцевания кабелей напряжением до 35 кВ. Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля. Торцевые фаски для сглаживания напряженности электрического поля. Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса: специальный алюминиевый сплав. Материал болтов: медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Лопатка болтовых наконечников «КВТ» расположена центрально-симметрично относительно оси болтового наконечника. Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения. На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт. Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.
Основные характеристики
Технические характеристики
Особенности конструкции
Угловое расположение болтов
Сечение жилы, мм2
300/400
Тип коннектора
наконечник болтовой
Рабочее напряжение, до (кВ)
35
Материал жилы
алюминий/медь
Класс гибкости жилы
1/2/3/4
Материал контактной части
алюминиевый сплав
Покрытие контактной части
без покрытия
Размер крепёжного болта
М16
Технология монтажа
срывные болты
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.58кг
Единица измерения
шт
Длина единицы товара (см)
15.55000000
Ширина единицы товара (см)
4.80000000
Высота единицы товара (см)
5.80000000
Размерные характеристики (мм)
| размер |
L |
L1 |
L2 |
S |
D |
d |
d1 |
N |
A |
| значение (мм) |
135 |
45.5 |
75 |
15 |
17 |
42 |
26 |
14 |
20 |
