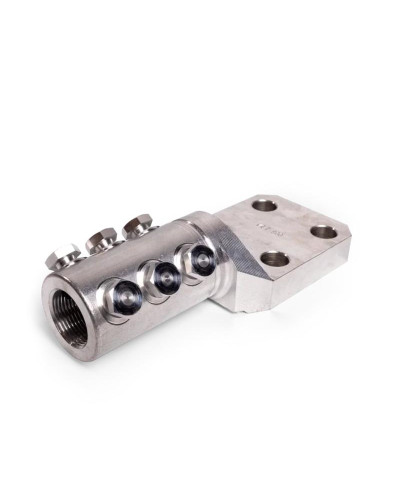

Наконечник болтовой 6НБТ-800

Назначение, применение

Оконцевание одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение сечением 800 мм2 для стационарной прокладки в тяговых сетях электротранспорта

Описание

Предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта. Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля. Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения. Рабочее напряжение: до 1 кВ включительно. Материал корпуса и болтов: специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса. Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения. На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Инструмент для монтажа: набор НМБ-6. Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.

Основные характеристики

Единицы измерения

Размерные характеристики (мм)

размер	L	L1	L2	L3	B	S	D	d	d1
значение (мм)	201	102	80	90	80	22	17	59	37.5
