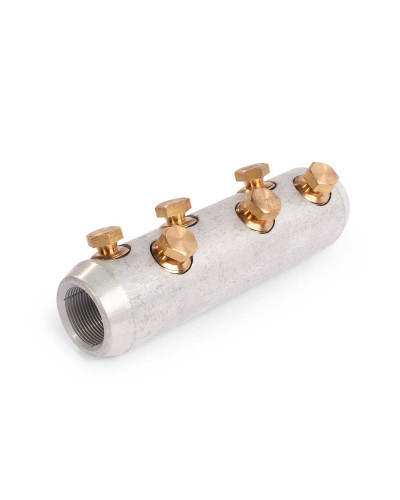

Соединитель болтовой 6СБЕ-35-300/400

Назначение, применение

Соединение кабелей напряжением до 35 кВ сечением от 300 мм2 до 400 мм2

Описание

Предназначены для соединения кабелей напряжением до 35 кВ. Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля. Торцевые фаски для сглаживания напряженности электрического поля. Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса: специальный алюминиевый сплав. Материал болтов: медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения. На корпусе каждого соединителя выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.

Основные характеристики

Единицы измерения

Размерные характеристики (мм)

размер	L	L2	d	d1	N
значение (мм)	162	75	42	26	14
