Назначение, применение
Оконцевание опрессовкой многопроволочных медных проводов сечениями от 0.25 до 1.5 мм2 и последующий крепеж наконечников к клеммам электрического оборудования крепежным болтом М4
Описание

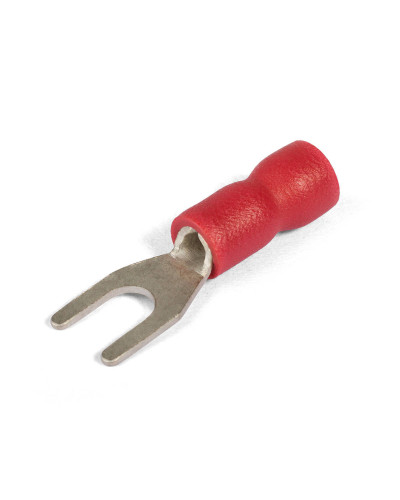

Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации. Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию. Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94. Термостойкость изоляции: 75 °C. Материал наконечника: латунь марки Л63. Покрытие наконечника: электролитическое лужение. Максимальное напряжение: 690 В. Особенности конструкции:. исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил. незаваренный стыковой шов на трубной контактной части наконечников. поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой. Расширенные мультиразмерные диапазоны опрессовки. Опрессовка проводника поверх изолирующей манжеты.
Основные характеристики
Технические характеристики
Особенности конструкции
Easy Entry
Сечение жилы, мм2
0.34/1.5/0.25/0.75/1.0/0.5
Температурная стойкость изоляции, С
75
Тип коннектора
наконечник вилочный
Рабочее напряжение, до (кВ)
0.69
Материал жилы
медь
Класс гибкости жилы
3/4/5/6
Материал контактной части
латунь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М4
Технология монтажа
опрессовка
Наличие изоляции
1
Материал изоляции
ПВХ
Цветовой стандарт изоляции
Международный стандарт
Цвет изоляции
красный
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.00кг
Единица измерения
шт
Длина единицы товара (см)
2.30000000
Ширина единицы товара (см)
0.72000000
Высота единицы товара (см)
0.72000000
Размерные характеристики (мм)
| размер |
L |
l |
B |
S |
D |
d1 |
| значение (мм) |
22.2 |
11.2 |
7.2 |
0.6 |
4.4 |
1.7 |
