Назначение, применение
Монтаж быстроразъемных соединений многопроволочных гибких медных проводов сечениями от 0.5 до 1.5 мм2 методом опрессовки
Описание

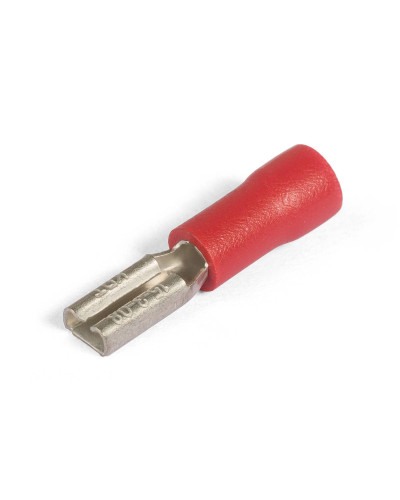

Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки. Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94. Термостойкость изоляции: 75 °C. Материал разъема: латунь марки Л63. Покрытие разъема: электролитическое лужение. Максимальное напряжение: 400 В. Особенности конструкции:. поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой. каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа». Размер контакта определяется шириной «В» клеммы РПИ-П. Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств. Опрессовка проводника поверх изолирующей манжеты.
Основные характеристики
Технические характеристики
Сечение жилы, мм2
0.5/0.75/1.0/1.5
Температурная стойкость изоляции, С
75
Тип коннектора
разъем мама плоский
Рабочее напряжение, до (кВ)
0.4
Материал жилы
медь
Материал контактной части
латунь
Покрытие контактной части
гальваническое лужение
Технология монтажа
опрессовка
Наличие изоляции
1
Материал изоляции
ПВХ
Цветовой стандарт изоляции
Международный стандарт
Цвет изоляции
красный
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.00кг
Единица измерения
шт
Длина единицы товара (см)
1.90000000
Ширина единицы товара (см)
0.50000000
Высота единицы товара (см)
0.50000000
Размерные характеристики (мм)
| размер |
L |
l |
B |
S |
d1 |
| значение (мм) |
18.8 |
10 |
3.2 |
0.4 |
1.7 |
