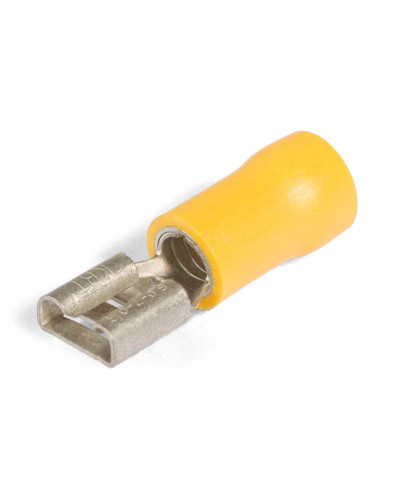

Разъем кабельный плоский изолированный «мама» ВРПИ-М 6.0-(6.3) серия ПРОФИ

Назначение, применение

Формирование быстроразъемных соединений многопроволочных проводов сечениями от 4 до 6 мм2 на подвижном составе и в зонах вибрации

Описание

Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации. Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94. Термостойкость изоляции: 75 °C. Материал дополнительной медной втулки: медь марки М1. Материал разъема: латунь марки Л63. Покрытие втулки и разъема: электролитическое лужение. Максимальное напряжение: 400 В. Особенности конструкции:. дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким. исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил. поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой. каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа». После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение. В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений.

Основные характеристики

Единицы измерения

Размерные характеристики (мм)

размер	L	l	B	S	d1
значение (мм)	23.8	13	6.6	0.4	3.4
