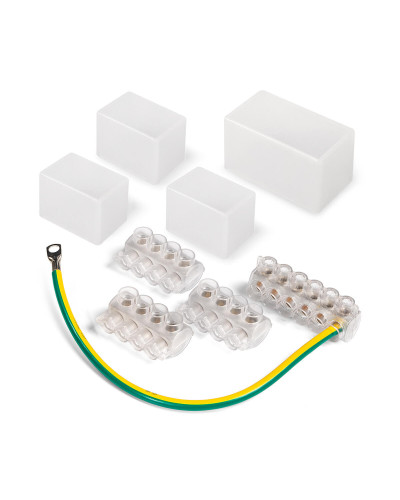

Комплект клеммников НК-17-С

Назначение, применение

соединение и разветвление алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП

Описание

Набор предназначен для соединения и разветвления алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП. Сечение жил: AL 10-35 мм? Cu 1.5-25 мм?. Материал:. Контактная часть (корпус клеммника) - алюминиевый сплав. Контактная часть (прижимные болты) – анодированная сталь. Изолирующий корпус - поликарбонат. Крышки - силикон. Рабочее напряжение: до 1 кВ. Корпус клеммников, входящих в состав наборов является неразборным, что гарантирует изоляцию контактного соединения. Прозрачный корпус обеспечивает визуальный контроль как в процессе монтажа, так и в ходе всего времени эксплуатации комплектов. Наличие на контактной части клеммников специальной антикоррозийной пасты обеспечивает гарантированный контакт как на алюминиевых, так и на медных жилах кабеля. Крепеж жил кабеля осуществляется прижимным способом посредством винтов с внутренним шестигранником. Момент затяжки контактной части составляет 10 Hм. Клеммники, входящие в состав наборов соответствуют требованиям ГОСТ IEC 60947-7-1-2016. Крышки предназначены для дополнительной защиты 4-х контактных клеммников KE10.1 (AL 10-35/Cu 1.5-25) и 6-х контактный KE10.3 (AL 10-35/Cu 1.5–25). Рабочий диапазон температур: -60°C + 55°С. Длина снятия изоляции: 14-18 мм. Инструмент для монтажа: имбусовый ключ 5 мм. Состав набора:. клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) – 3 шт. клеммник 6-и контактный KE10.3 (AL 10-35/Cu 1.5-25) – 1 шт. провод заземления 16 мм? длиной 350 мм с наконечником – 1 шт. крышки: КНК-С-4 – 3 шт. КНК-С-6 – 1 шт.

Основные характеристики

Единицы измерения
