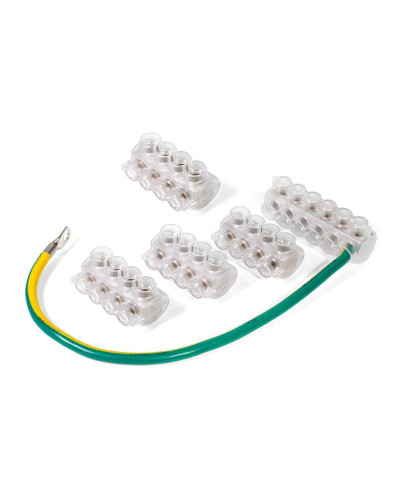

Набор клеммников НК-15.5 (SV-15.5: 4х KE 10.1+1х KE 10.3)

Назначение, применение

Соединение и разветвление алюминиевых и медных проводников с кабелями, внутри стоек или щитов в опорах и мачтах уличного освещения, а так же при монтаже самонесущих изолированных проводов СИП

Описание

Набор предназначен для соединения и разветвления алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП. Сечение жил:. AL 10-35 мм?. Cu 1.5-25 мм?. Материал:. Контактная часть (корпус клеммника) - алюминиевый сплав. Контактная часть (прижимные болты) – анодированная сталь. Изолирующий корпус - поликарбонат. Рабочее напряжение: до 1 кВ. Корпус клеммников, входящих в состав наборов является неразборным, что гарантирует изоляцию контактного соединения. Прозрачный корпус обеспечивает визуальный контроль как в процессе монтажа, так и в ходе всего времени эксплуатации комплектов. Наличие на контактной части клеммников специальной антикоррозийной пасты обеспечивает гарантированный контакт как на алюминиевых, так и на медных жилах кабеля. Крепеж жил кабеля осуществляется прижимным способом посредством винтов с внутренним шестигранником. Момент затяжки контактной части составляет 10 Hм. Клеммники, входящие в состав наборов соответствуют требованиям ГОСТ IEC 60947-7-1-2016. Рабочий диапазон температур: -60°C + 55°С. Инструмент для монтажа: имбусовый ключ 5 мм. Состав набора:. клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) – 4 шт. клеммник 6-и контактный KE10.3 (AL 10-35/Cu 1.5-25) – 1 шт. провод заземления 16 мм? длиной 350 мм с наконечником – 1 шт.

Основные характеристики

Единицы измерения

Размерные характеристики (мм)

размер	L1	L2	B	H	D	N
значение (мм)	—	61	30	36	10.5	5
