Назначение, применение
соединение 3-жильных кабелей

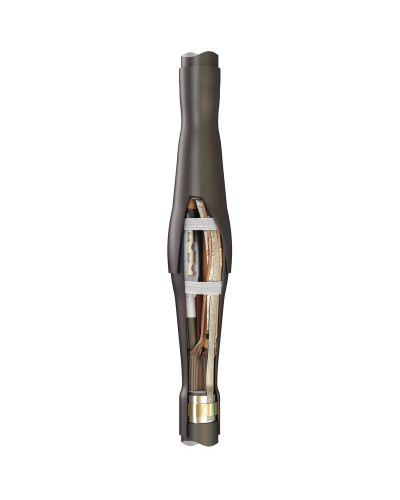

Описание
Предназначены для соединения 3-х жильных кабелей:. с изоляцией из сшитого полиэтилена и экраном из медных проволок. с броней из стальных лент или без брони. на напряжение 6 и 10 кВ. Соответствует требованиям ГОСТ 34839-2022. Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана. Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля. Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля. Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления. Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа. Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля. Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители. Высокое качество комплектующих и используемых композиционных материалов. При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте. Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ». Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана. Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free). Выпускается по ТУ 3599-005-97284872-2015.
Основные характеристики
Технические характеристики
Изоляция кабеля
Сшитый полиэтилен
Количество жил в кабеле
3
Комплектация
с болтовыми соединителями
Марки монтируемых кабелей
(А)ПвП/ (А)ПвВ/ (А)ПвБП/ (А)ПвБВ/ (А)ПвПу/ (А)ПвПг/ (А)ПвПуг/ (А)ПвП2г/ (А)ПвПу2г
Тип кабеля
без брони/с броней
Тип муфты
Соединительная
Тип установки
В кабельных каналах и грунте
Сечение жил, мм2
150/185/240
Температура эксплуатации, С
-50...+50
Рабочее напряжение, до (кВ)
10
Технология монтажа
термоусаживаемая
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
3.85кг
Единица измерения
шт
Длина единицы товара (см)
122.00000000
Ширина единицы товара (см)
16.00000000
Высота единицы товара (см)
15.00000000
