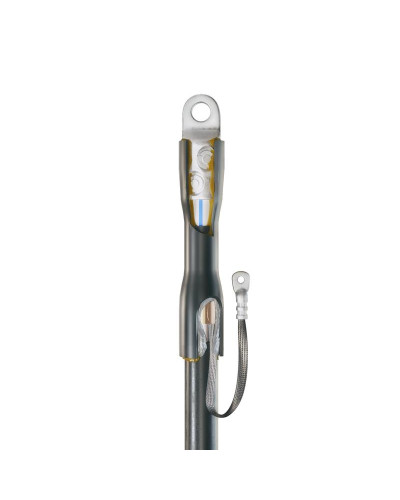

Муфта кабельная концевая 1ПКТ(б)-1-10/25(Б) нг-LS

Назначение, применение

оконцевание одножильных кабелей с броней

Описание

Предназначены для герметичного оконцевания кабелей и проводов:. с броней. с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией. на напряжение до 1 кВ. Соответствует требованиям ГОСТ 34839-2022. Типы монтируемых кабелей:(А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS, РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS, РБР, АРБР, РБРнг(А), РБРнг(А)-LS, РРГЭнг(А), АРРГЭ, РБП, РПГЭ. Комплект состоит из болтового наконечника с рядным расположением болтов, термоусаживаемой манжеты с клеевым слоем на болтовой соединитель, защитного кожуха с клеевым слоем и непаяной системы заземления. Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных. Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений. Эксцентриковое отверстие под кабельную жилу в корпусе наконечника. Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям. При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений. Рекомендованы для оснащения ремонтно-аварийных служб. При использовании муфты 1ПКТ(б)-1-25/50(Б)-нг-LS на кабели с этиленпропиленовой изоляцией соответствующих сечений необходимо использовать пружину ППД №1.

Основные характеристики

Единицы измерения
