Назначение, применение
соединение четырехжильных кабелей
Описание

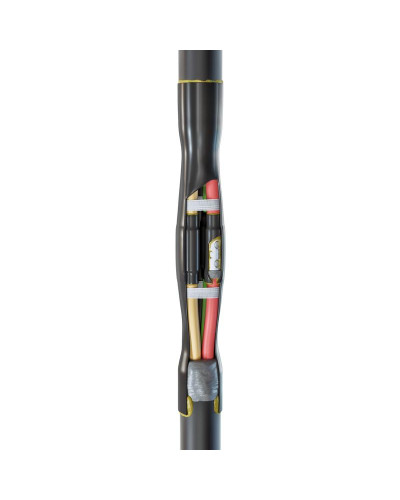

Предназначены для соединения кабелей:. с резиновой изоляцией. без брони. на напряжение до 1 кВ. Соответствует требованиям ГОСТ 34839-2022. Типы монтируемых кабелей: четырехжильные: КГ, КПГ и их аналоги и модификации. Диапазон сечений в наименовании муфты указывает на диапазон фазных жил кабеля. Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля. Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа. Кожух надежно защищает, герметизирует и армирует муфту. Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители. Корень разделки подматывается специальным гидроизоляционным герметиком, который компенсирует колебания и вибрации, возникающие в процессе эксплуатации муфты. Инструмент для монтажа: . пропановая горелка ПГ (КВТ), . набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ). Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free). Выпускается по ТУ 3599-006-97284872-2006.
Основные характеристики
Технические характеристики
Изоляция кабеля
Резиновая
Количество жил в кабеле
4
Комплектация
с болтовыми соединителями
Марки монтируемых кабелей
КГ/ КПГ и их аналоги и модификации
Тип кабеля
без брони
Тип муфты
Соединительная
Тип установки
В кабельных каналах и грунте
Сечение жил, мм2
10/16/25
Температура эксплуатации, С
-50...+50
Рабочее напряжение, до (кВ)
1
Технология монтажа
термоусаживаемая
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.52кг
Единица измерения
шт
Длина единицы товара (см)
39.50000000
Ширина единицы товара (см)
6.00000000
Высота единицы товара (см)
6.00000000
