Назначение, применение
ответвления силовых кабелей с пластмассовой
изоляцией без брони, на напряжение до 1 кВ
Описание

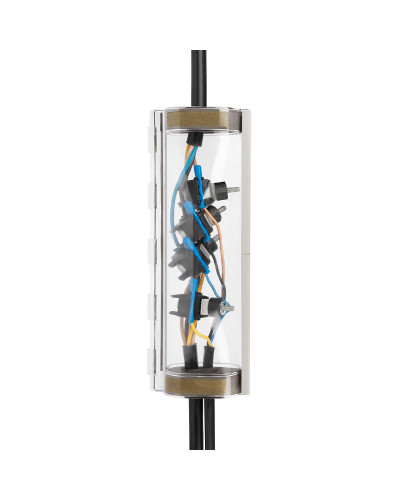

Предназначены для ответвления силовых кабелей с пластмассовой изоляцией без брони, на напряжение до 1 кВ. Состав муфты:. двухкомпонентный быстрозастывающий полиуретановый компаунд. пластиковый прозрачный корпус. зажимы прокалывающие ответвительные ЗПО. герметизирующие вставки, изолента ПВХ, перчатки монтажника. Типы кабелей: (А)ВВГ, NYM, (А)ПвВГ. Комплект муфты универсален и может быть использован на 2-жильных, 3-жильных, 4-жильных и 5-жильных кабелях. Для ответвления жил используются ответвительные прокалывающие зажимы ЗПО (КВТ), входящие в комплект каждой муфты. В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд. Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты. Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности. Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот. Полная герметичность соединения за счет использования компаунда.
Основные характеристики
Технические характеристики
Изоляция кабеля
Пластмассовая
Количество жил в кабеле
2/3/4/5
Марки монтируемых кабелей
*(А)ВВГ/ *NYM/ *(А)ПвВГ/
Тип кабеля
без брони
Тип муфты
Ответвительная
Тип установки
В кабельных каналах и грунте
Сечение жил, мм2
4/6/10/16/25/2.5/1.5
Температура эксплуатации, С
-50...+50
Рабочее напряжение, до (кВ)
1
Технология монтажа
заливная
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.00кг
Единица измерения
шт
Длина единицы товара (см)
0.00000000
Ширина единицы товара (см)
0.00000000
Высота единицы товара (см)
0.00000000
