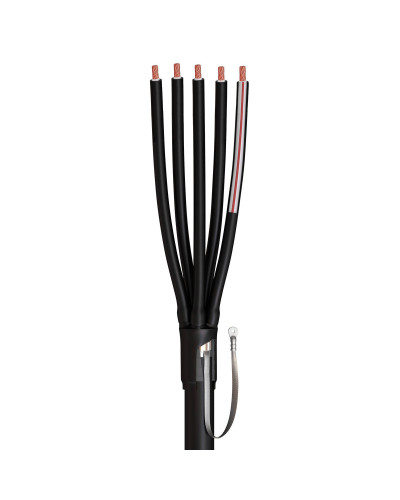

Муфта кабельная концевая 5ПКТп(б)-1-16/25 Light 5ПКТп(б)-1-16/25 Light

Назначение, применение

оконцевание четырехжильных силовых кабелей с пластмассовой изоляцией, с броней, на напряжение до 1 кВ. Адаптированы для применения в сетях уличного освещения совместно с клеммниками КЕ из наборов серий НК.

Описание

Адаптированы для применения в сетях уличного освещения совместно с клеммниками КЕ из наборов серий НК. Предназначены для оконцевания 5-и жильных кабелей:. с пластмассовой изоляцией (ПВХ/СПЭ). с броней. на напряжение до 1 кВ. Соответствует требованиям ГОСТ 34839-2022. Типы монтируемых кабелей: ВБбШв, ПвБбШв, ПвБбШп. Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки. Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки, обеспечивает полную герметичность муфты после монтажа. Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам. При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте. Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям. Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники. Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ). Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free). Выпускается по ТУ 3599-006-97284872-2006.

Основные характеристики

Единицы измерения
