Назначение, применение
Соединение алюминиевых и медных шин шириной 20, 25 и 30 мм, а также подключение в единую линию
при помощи медных и алюминиевых наконечников, опрессованных на соответствующих кабелях
Описание

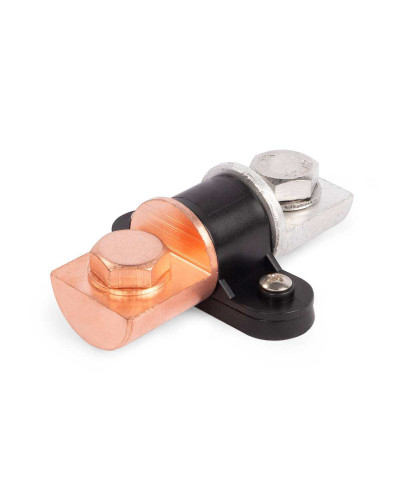

Предназначены для соединения алюминиевых и медных шин шириной 20, 25 и 30 мм, а также для подключения в единую линию при помощи медных и алюминиевых наконечников, опрессованных на соответствующих кабелях. Крепление осуществляется с помощью болтов. Размер крепёжного болта: М10. Материал корпуса:. электротехнический алюминий марки АД1. медь марки М1. Материал болтов:. нержавеющая сталь AISI 304 (на алюминиевой стороне соединителя). медь марки М1 (на медной стороне соединителя). Материал скобы: поликарбонат. Рабочее напряжение: до 1 кВ. Медная и алюминиевая части соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне. Цельная и несварная конструкция алюмомедного соединителя предотвращает образование гальванической пары между медью и алюминием. В состав каждого соединителя входит крепежная пластиковая скоба.
Основные характеристики
Технические характеристики
Тип коннектора
соединитель болтовой
Рабочее напряжение, до (кВ)
1
Материал жилы
алюминий/медь
Материал контактной части
алюминий/медь
Длина контактной части, мм
27
Размер крепёжного болта
М10
Технология монтажа
прочее
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.20кг
Единица измерения
шт
Длина единицы товара (см)
8.00000000
Ширина единицы товара (см)
6.30000000
Высота единицы товара (см)
2.90000000
Размерные характеристики (мм)
| размер |
L |
l |
S |
D |
A |
| значение (мм) |
80 |
27 |
14.5 |
29 |
43 |
