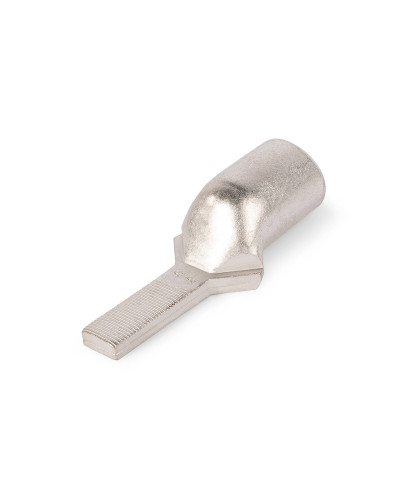

Назначение, применение
Оконцевание опрессовкой медных кабелей сечением 95 мм2 для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы
Описание
Предназначены для оконцевания опрессовкой медных кабелей. Материал: рафинированная медь марки М1. Рабочее напряжение: до 1 кВ. Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»). Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы. Диаметр трубной части наконечников рассчитан под опрессовку жил 1, 2 и 3 классов гибкости. Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ».
Основные характеристики
Технические характеристики
Сечение жилы, мм2
95
Тип коннектора
наконечник штифтовой
Рабочее напряжение, до (кВ)
1
Материал жилы
медь
Класс гибкости жилы
1/2/3/4/5/6
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Длина контактной части, мм
25
Технология монтажа
опрессовка
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.04кг
Единица измерения
шт
Длина единицы товара (см)
5.90000000
Ширина единицы товара (см)
1.75000000
Высота единицы товара (см)
1.75000000
Размерные характеристики (мм)
| размер |
L |
L1 |
B |
d |
d1 |
| значение (мм) |
59 |
25 |
9 |
17.5 |
13.5 |
