Назначение, применение
Оконцевание опрессовкой медных кабелей и проводов сечением от 0.34 до 1.5 мм2 под крепежный болт М5
Описание

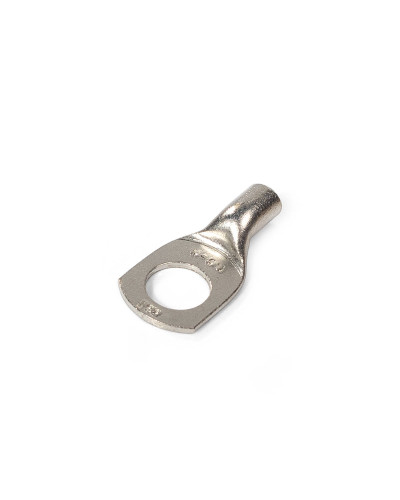

Предназначены для оконцевания опрессовкой медных кабелей и проводов. Материал: рафинированная медь марки М1. Рабочее напряжение: до 1 кВ. Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»). Диаметр трубной части наконечников рассчитан под опрессовку жил 1, 2 и 3 классов гибкости. Размеры и длина хвостовика наконечников обеспечивают точное позиционирование для опрессовки. Обратный радиус контактной площадки. Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ».
Основные характеристики
Технические характеристики
Особенности конструкции
Обратный радиус контактной площадки
Сечение жилы, мм2
1.5
Тип коннектора
наконечник кольцевой
Рабочее напряжение, до (кВ)
1
Материал жилы
медь
Класс гибкости жилы
1/2/3/4/5/6
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М5
Технология монтажа
опрессовка
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.00кг
Единица измерения
шт
Длина единицы товара (см)
1.65000000
Ширина единицы товара (см)
0.85000000
Высота единицы товара (см)
0.35000000
Размерные характеристики (мм)
| размер |
L |
l |
B |
D |
d |
d1 |
| значение (мм) |
16.5 |
5.5 |
8.5 |
5.3 |
3.5 |
1.7 |
