Назначение, применение

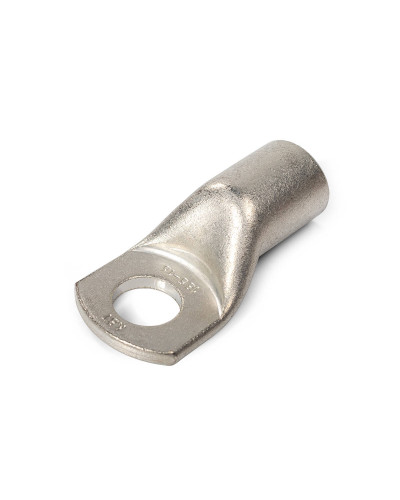

Оконцевание опрессовкой медных кабелей и проводов сечением 185 мм2 под крепежный болт М16
Описание
Предназначены для оконцевания опрессовкой медных кабелей и проводов. Материал: рафинированная медь марки М1. Рабочее напряжение: до 1 кВ. Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»). Диаметр трубной части наконечников рассчитан под опрессовку жил 1, 2 и 3 классов гибкости. Размеры и длина хвостовика наконечников обеспечивают точное позиционирование для опрессовки. Обратный радиус контактной площадки. Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ».
Основные характеристики
Технические характеристики
Особенности конструкции
Обратный радиус контактной площадки
Сечение жилы, мм2
185
Тип коннектора
наконечник кольцевой
Рабочее напряжение, до (кВ)
1
Материал жилы
медь
Класс гибкости жилы
1/2/3/4/5/6
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М16
Технология монтажа
опрессовка
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.09кг
Единица измерения
шт
Длина единицы товара (см)
7.20000000
Ширина единицы товара (см)
3.50000000
Высота единицы товара (см)
2.35000000
Размерные характеристики (мм)
| размер |
L |
l |
B |
D |
d |
d1 |
| значение (мм) |
72 |
16 |
35 |
17 |
23.5 |
18.5 |
