Назначение, применение

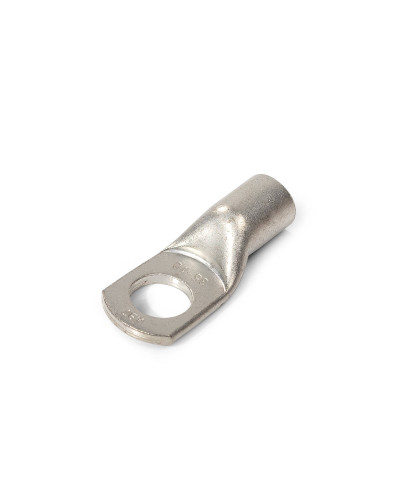

Оконцевание опрессовкой медных кабелей и проводов сечением 35 мм2 под крепежный болт М10
Описание
Предназначены для оконцевания опрессовкой медных кабелей и проводов. Материал: рафинированная медь марки М1. Рабочее напряжение: до 1 кВ. Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»). Диаметр трубной части наконечников рассчитан под опрессовку жил 1, 2 и 3 классов гибкости. Размеры и длина хвостовика наконечников обеспечивают точное позиционирование для опрессовки. Обратный радиус контактной площадки. Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ».
Основные характеристики
Технические характеристики
Особенности конструкции
Обратный радиус контактной площадки
Сечение жилы, мм2
35
Тип коннектора
наконечник кольцевой
Рабочее напряжение, до (кВ)
1
Материал жилы
медь
Класс гибкости жилы
1/2/3/4/5/6
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М10
Технология монтажа
опрессовка
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.01кг
Единица измерения
шт
Длина единицы товара (см)
4.00000000
Ширина единицы товара (см)
1.60000000
Высота единицы товара (см)
1.10000000
Размерные характеристики (мм)
| размер |
L |
l |
B |
D |
d |
d1 |
| значение (мм) |
40 |
10.5 |
16 |
10.5 |
11 |
8.2 |
