Назначение, применение

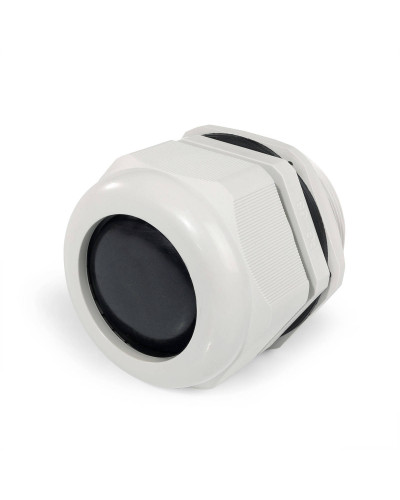

Герметичный ввод-вывод кабелей и проводов диаметром от 42 до 50 мм в корпусах щитового электрооборудования
Описание
Серия. СТАНДАРТ. Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования. Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов по UL94V2. Материал уплотнителя: неопрен. Цвет: светло-серый. Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С. Тип резьбы: PG- электроарматурная по DIN 40430. Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание. Степень защиты IP 68. Стойкие к синтетическим маслам и всем видам топлива. Маркировка размера ключа на крепежной гайке. Защитная мембрана предотвращает попадание пыли.
Основные характеристики
Технические характеристики
Вводная резьба
PG63
Внутренний диаметр, мм
50
Диапазон кабелей, мм
42-50
Длина резьбы, мм
28
Исполнение
Прямолинейное
Материал корпуса
нейлон 6.6
Материал уплотнителя
неопрен
Монтажное отверстие, мм
72.2
Номинальный диаметр, мм
71
Общая длина, мм
86
Специальные свойства
нг (не поддерживает горение)
Степень защиты от влаги и пыли
IP 68
Тип продукта
ввод
Тип резьбы
PG
Цвет
светло-серый
Температура эксплуатации, градС
-40...100
Электрическая прочность, кВ/мм
60
Единицы измерения
Кратность
1
Вес нетто единицы товара, кг
0.19кг
Единица измерения
шт
Длина единицы товара (см)
8.60000000
Ширина единицы товара (см)
7.70000000
Высота единицы товара (см)
7.70000000
Размерные характеристики (мм)
| размер |
H |
S |
S1 |
D |
AG |
GL |
| значение (мм) |
58 |
82 |
77 |
50 |
71 |
28 |
