Комплект адаптеров РИКС-10-70/300

Назначение, применение

Изоляция и герметизация мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636

Описание

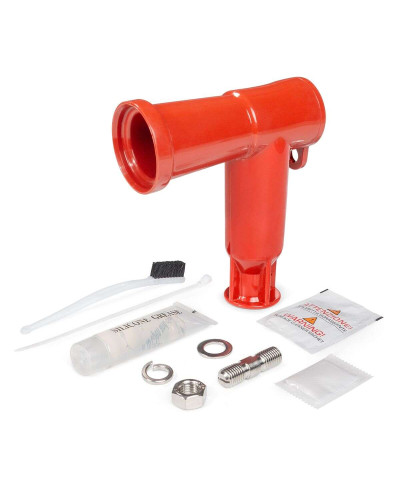

Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC-EN 50181 или DIN 47636. Состав набора:. корпус адаптера. резьбовая шпилька. плоская шайба. гроверная шайба. гайка. паста силиконовая. Устойчивы к явлению трекинга и погодно-климатическим условиям. Изоляция адаптера выполнена из толстостенного силиконового эластомера. Цвет: кирпично-красный. Рабочее напряжение: до 10 кВ включительно. Максимальная токовая нагрузка: 630 А. За счет специального эластомера, применяемого для изготовления корпуса, в сочетании с конструктивной особенностью внутренней части, адаптер имеет очень широкий диапазон применяемости по сеченым кабеля, внезависимости от типа изоляции кабеля: бумажной-маслопропитанной или изоляции из сшитого полиэтилена. Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с бумажной маслопропитанной и изоляцией из сшитого полиэтилена. Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами. Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой. Резьбовая шпилька М16/ М16. Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой. Быстрый монтаж и демонтаж с возможностью повторного использования. Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству. Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования. Адаптеры поставляются в комплекте, включающем материалы на 3 фазы. Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки.

Основные характеристики

Единицы измерения
