Комплект адаптеров РИКС-20-150/300

Назначение, применение

изоляция и герметизация мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636

Описание

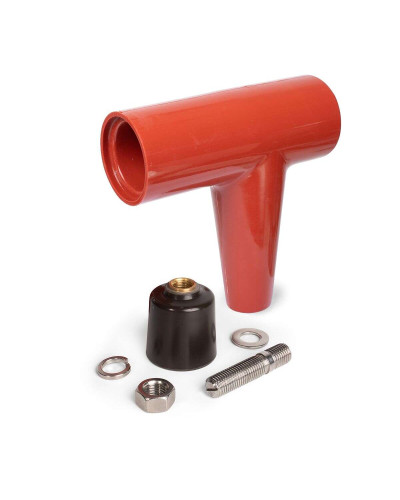

Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636. Адаптеры поставляются в комплекте, включающем материалы на 3 фазы. Состав набора:. корпус адаптера (3шт.). торцевая заглушка (3шт.). резьбовая шпилька (3шт.). гайка (3шт.). плоская и гроверная шайбы (по 3шт.). паста силиконовая. кабельная стяжка. Устойчивы к явлению трекинга и погодно-климатическим условиям. Изоляция адаптера выполнена из толстостенного силиконового эластомера. Цвет: кирпично-красный. Рабочее напряжение: до 20 кВ. Максимальная токовая нагрузка: 630 А. Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена. Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами. Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой. Резьбовая шпилька в составе набора РИКС имеет одно исполнение: М16/М16. Установка адаптеров возможна только на муфты с наконечниками, имеющими отверстие под резьбовую шпильку М16. Для муфт КВТ на диапазон сечений 70/120 мм? используйте наконечники 2НБ-70/120-16 (приобретаются отдельно). Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой. Быстрый монтаж и демонтаж с возможностью повторного использования. Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству. Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования. Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки.

Основные характеристики

Единицы измерения
